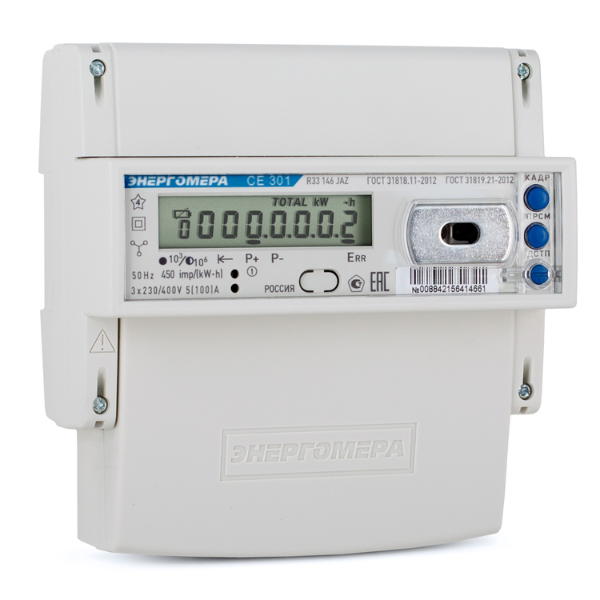

Счетчик CE301 R33 145 JAZ счетчик эл/эн 3ф 2т 5(60)А ЖК Энергомера
Артикул:
101004002008841-TP104

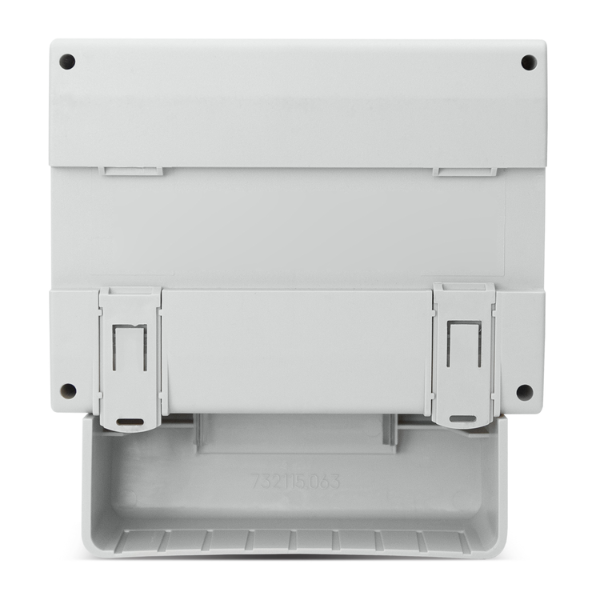

Счетчик CE301 R33 145 JAZ счетчик эл/эн 3ф 2т 5(60)А ЖК Энергомера устанавливается на din-рейку и в щиток (счетчик комплектуется двумя крышками). Осуществляет измерение и учет активной электрической энергии в трехфазных четырехпроводных цепях переменного тока с возможностью учета в одном или двух направлениях. Организация многотарифного учета электроэнергии на промышленных предприятиях и объектах энергетики с передачей накопленной информации через оптопорт и цифровой интерфейс RS485.
Хранение данных о почасовых объемах потребленной энергии за последние 128 суток.
Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.
Сохранение расчетных показателей и констант пользователя не менее 16 лет, ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения.
Фиксацию 20 последних корректировок времени, изменения установок временных тарифных зон и перепрограммирования метрологических характеристик счетчика.
Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
Точность измерений при изменении направления тока в фазной токовой цепи.
Управление нагрузкой с использованием внешнего коммутационного устройства.
Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
Индикацию данных на ЖКИ индикаторе с заданной периодичностью
(Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
Приведения всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.
Сигнализацию об отклонении от лимитов по мощности и потреблению.
Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
Характеристики:
Класс точности по активной энергии: 0,5S
Номинальное напряжение: 3x230/400 В
Базовый (максимальный) ток: 5 (10) А
Частота измерительной сети: 50±2,5 Гц
Число тарифов: 4
Время усреднения профилей нагрузки: 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60 мин
Глубина хранения профиля (при времени усреднения 60 мин.): 256 суток
Количество датчиков тока: 3 шт
Диапазон рабочих температур: от -40°С до +60°С
Габаритные размеры (ВхШхГ), не более: 113 x 143 х 72,5мм (укороченная крышка); 151,5 x 143 х 72,5мм
Масса, не более: 3 кг
Степень защиты по ГОСТ 14254-96: IP51
