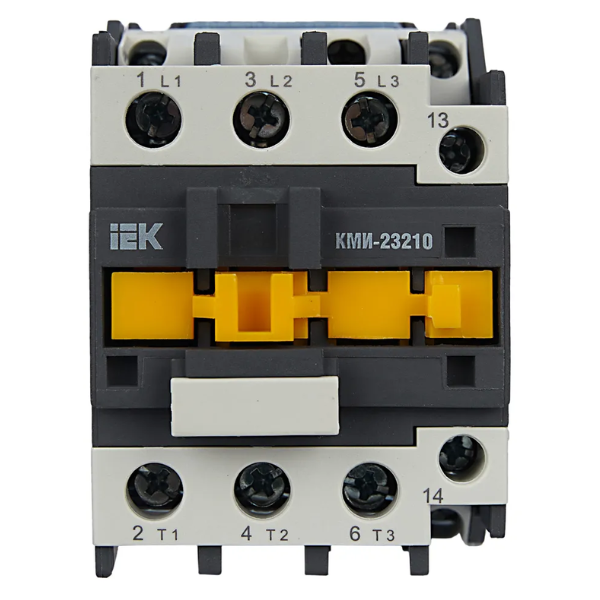

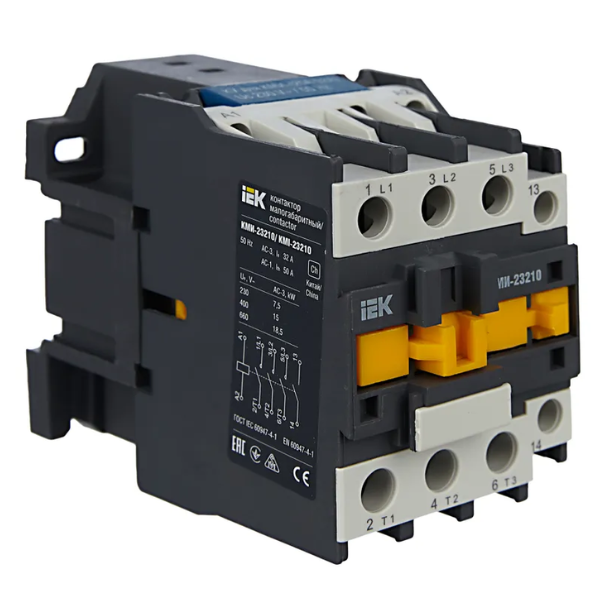

Контактор КМИ-23210 32А 400В/АС3 1НО IEK KKM21-032-400-10

Контактор КМИ-23210 32А 400В/АС3 1НО IEK KKM21-032-400-10 предназначен для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).
Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.
Возможность установки на 35 мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки.
Характеристики:
Номин рабочий ток Ie 400 В: 32 А
Номин мощность при AC-3 400 В: 15 кВт
Номин напряжение питания цепи управ Us AC 50 Гц: 400 В
Номин напряж питания цепи управ Us пост тока DC, В    -
Условный тепловой ток Ith при АС-1: 50 А
Тип подключения вспомогат цепей: винтовое соединение
Кол-во вспомогат норм замкнутых-НЗ конт: 0
Кол-во вспомогат норм разомкнутых-НО конт: 1
Номин раб напряжение переменного тока Ue: 230; 400; 660 В
Номин напряжение изоляции Ui: 660 В
Номин импульсное напряжение: 6 кВ
Номин мощность при AC-3 230 В: 7.5 кВт
Номин мощность при AC-3 660 В: 18.5 кВт
Макс кратковременная нагрузка: 576 А
Условный ток короткого замыкания Inc: 3000 А
Защита от сверхтоков - предохр gG: 50 А
Мощность рассеяния при Ie АС-3: 2 Вт
Мощность рассеяния при Ie АС-1: 5 Вт
Момент затяжки: 2.5 Нм
Диапазоны напряж управления при срабатыв Uc: 0,8...1,1
Гибкий кабель без наконечника: 2.5...6 мм²
Диапазоны напряж управления при отпускании Uc: 0,3...0,6
Жесткий кабель без наконечника: 4...10 мм²
Время срабатывания при замыкании: 15...24 мс
Время срабатывания при размыкании: 5...19 мс
Комутационная износоуст при АС-1: 1,3 млн циклов
Комутационная износоуст при АС-3: 1,1 млн циклов
Комутационная износоуст при АС-4: 0,15 млн циклов
Мех износоустойчивость: 10 млн ком циклов
Кол-во дополнительных контактов: 1
Температура эксплуатации: -25...+50°С
Ширина: 56.0 мм
Вес: ≤ 0,55 кг
Доп конт - Номин напряжение Un AC: ≤ 660 В
Доп конт - Номин напряжение Un DC: ≤ 440 В
Доп конт - Номин напряжение изоляции Ui: 660 В
Доп конт - Ток термической стойкости In: 10 А
Доп конт - Минимальная вкл способность Umin: 24 В
Доп конт - Минимальная вкл способность Imin: 10 мА
Доп конт - Защита от сверхтоков - предохр gG: 10 А
Доп конт - Макс кратковременная нагрузка: 100 А
Доп конт - Сопротивление изоляции: > 10 мОм
Тип напряжения управления: переменный (AC)
Кол-во норм замк-НЗ конт с задер переключ: 0
Кол-во вспом норм разомк-НО конт опереж: 1
Кол-во вспомогат переключающих контактов: 0
Количество полюсов: 3
Доп конт - Сечение присоединяемых проводников: 1...4 мм²
Доп конт - Момент затяжки: 1.2 нм
Высота: 84.0 мм
