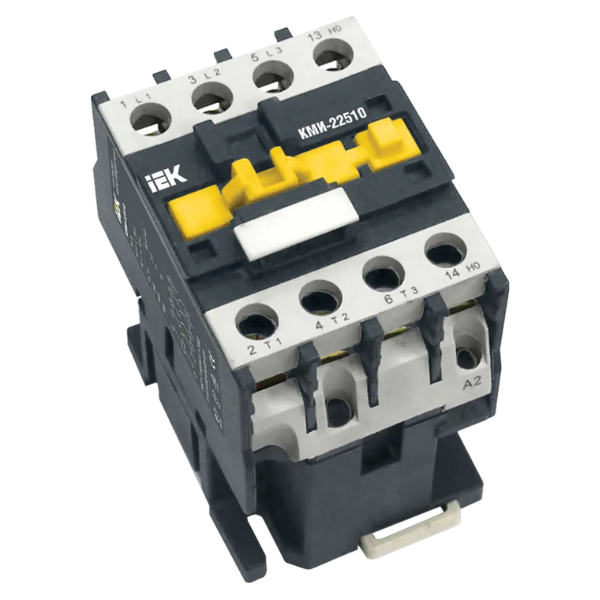

Контактор КМИ-22510 25А 400В/АС3 1НО IEK KKM21-025-400-10

Контактор КМИ-22510 25А 400В/АС3 1НО IEK KKM21-025-400-10 предназначен для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую). Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144. Возможность установки на 35 мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ). Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки. Характеристики: Номин рабочий ток Ie 400 В: 25 А Номин мощность при AC-3 400 В: 11.0 кВт Номин напряжение питания цепи управ Us AC 50 Гц: 400 В Номин напряж питания цепи управ Us пост тока DC, В - Условный тепловой ток Ith при АС-1: 40 А Тип подключения вспомогат цепей: винтовое соединение Кол-во вспомогат норм замкнутых-НЗ конт: 0 Кол-во вспомогат норм разомкнутых-НО конт: 1 Номин раб напряжение переменного тока Ue: 230; 400; 660 В Номин напряжение изоляции Ui: 660 В Номин импульсное напряжение: 6 кВ Номин мощность при AC-3 230 В: 5.5 кВт Номин мощность при AC-3 660 В: 15.0 кВт Макс кратковременная нагрузка: 450 А Условный ток короткого замыкания Inc: 3000 А Защита от сверхтоков - предохр gG: 40 А Мощность рассеяния при Ie АС-3: 1,25 Вт Мощность рассеяния при Ie АС-1: 3,2 Вт Момент затяжки: 1,2 Нм Диапазоны напряж управления при срабатыв Uc: 0,8...1,1 Гибкий кабель без наконечника: 1,5...4 мм² Диапазоны напряж управления при отпускании Uc: 0,3...0,6 Жесткий кабель без наконечника: 2,5...6 мм² Время срабатывания при замыкании: 15...24 мс Время срабатывания при размыкании: 5...19 мс Комутационная износоуст при АС-1: 1,3 млн циклов Комутационная износоуст при АС-3: 1,1 млн циклов Комутационная износоуст при АС-4: 0,15 млн циклов Мех износоустойчивость: 12.0 млн ком циклов Кол-во дополнительных контактов: 1 Температура эксплуатации: -25...+50°С Ширина: 56.0 мм Вес: ≤ 0,4 кг Доп конт - Номин напряжение Un AC: ≤ 660 В Доп конт - Номин напряжение Un DC: ≤ 440 В Доп конт - Номин напряжение изоляции Ui: 660 В Доп конт - Ток термической стойкости In: 10 А Доп конт - Минимальная вкл способность Umin: 24 В Доп конт - Минимальная вкл способность Imin: 10 мА Доп конт - Защита от сверхтоков - предохр gG: 10 А Доп конт - Макс кратковременная нагрузка: 100 А Доп конт - Сопротивление изоляции: > 10 мОм Тип напряжения управления: переменный (AC) Кол-во норм замк-НЗ конт с задер переключ: 0 Кол-во вспом норм разомк-НО конт опереж: 0 Кол-во вспомогат переключающих контактов: 0 Количество полюсов: 3 Доп конт - Сечение присоединяемых проводников: 1...4 мм² Доп конт - Момент затяжки: 1.2 нм Высота: 84.0 мм
