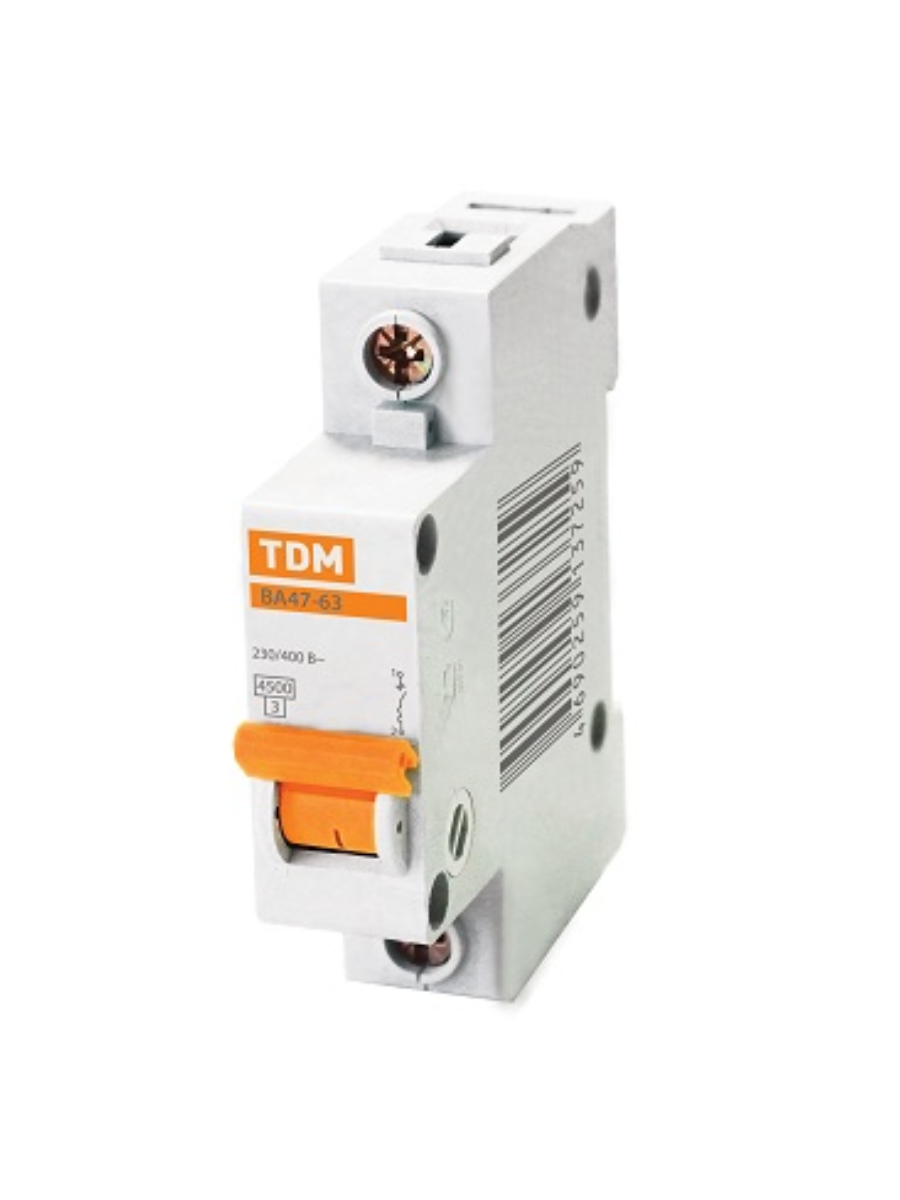

Выключатель автоматический модульный 1п С 6А хар.C ВА 47-63 4,5кА 230/400В SQ0218-0001 TDM
Артикул:
SQ0218-0001
Выключатель автоматический модульный 1п С 6А хар.C ВА 47-63 4,5кА 230/400В SQ0218-0001 TDM предназначен для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- электроприборы, освещение
- двигатели с небольшими пусковыми токами (компрессор, вентилятор).
Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Материалы:
- Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
- Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Конструкция:
- Ширина модуля – 18мм Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
- Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
- В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
- Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
Удобство монтажа:
- Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
- Клеммы аппарата промаркированы, что позволяет избежать ошибок при монтаже.
- Выключатели ВА47-63 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
Характеристики:
Соответствуют стандартам: ГОСТ Р 50345-2010
Номинальное напряжение частотой 50 Гц: 230/400 В
Номинальный ток: 6А
Номинальная отключающая способность: 4 500 А
Напряжение постоянного тока: 48 В/полюс
Характеристики срабатывания электромагнитного расцепителя: С
Число полюсов: 1 Р
Условия эксплуатации: УХл4
Степень защиты выключателя: IP 20
Электрическая износостойкость, не менее:6 000 циклов ВО
Механическая износостойкость, не менее: 20 000 циклов ВО
Максимальное сечение присоединяемых проводов: 25 мм²
Наличие драгоценных металлов (серебро): 0,15÷0,22 г/полюс
Масса 1 полюса: 0,085 кг
Диапазон рабочих температур: –40 ÷ +50°С
Ширина упаковки: 8.1 см
Высота упаковки: 7.6 см
Глубина упаковки: 2 см
Объемный вес: 0.083 кг
