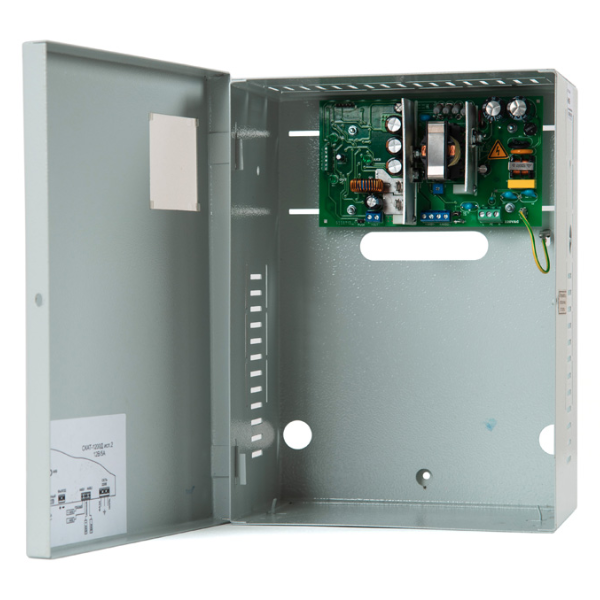

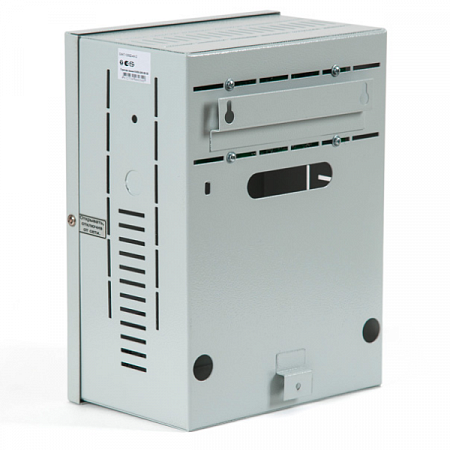

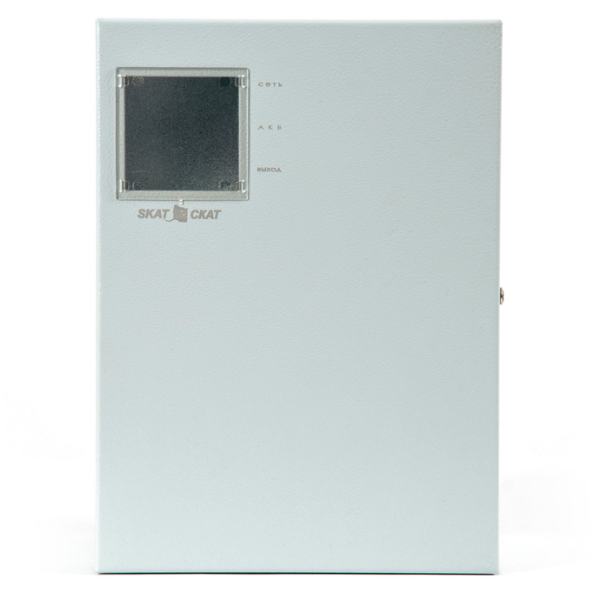

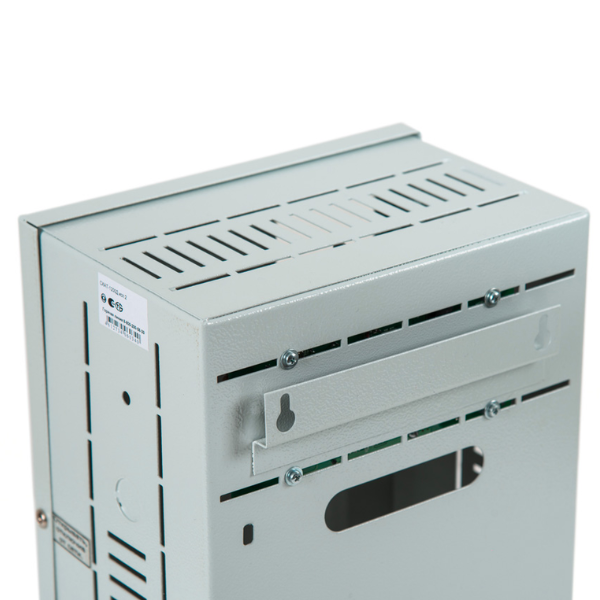

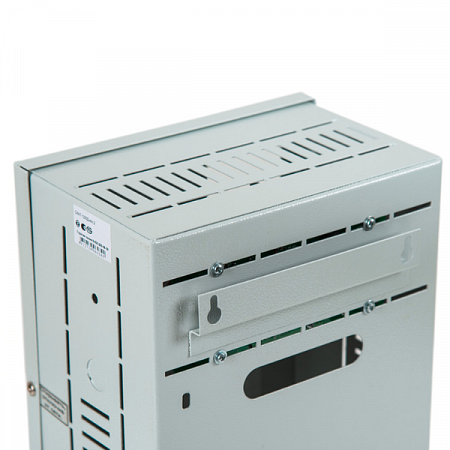

Устройство бесперебойного питания СКАТ 1200Д исп.2 (12В 4.5А корпус под аккум.) 57 Бастион
Артикул:
57
Устройство бесперебойного питания СКАТ 1200Д исп.2 (12В 4.5А корпус под аккум.) 57 Бастион применяется для защиты АКБ от глубокого разряда, от переполюсовки клемм АКБ посредством предохранителя, электронной защиты от короткого замыкания клемм АКБ, защиты от короткого замыкания на выходе с отключением выходного напряжения, автоматическое восстановление выходного напряжения после устранения причины замыкания и защита нагрузки от аварии источника.
Питание нагрузки стабилизированным напряжением при наличии напряжения в электрической сети, режим «Основной». Автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв». Резервное питание нагрузки постоянным напряжением, контроль наличия АКБ. Оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной».
Выдача информационных сообщений «Переход на резерв», «Наличие АКБ», »Наличие выходного напряжения» посредством выходов «открытый коллектор» и «Уровень напряжения АКБ» (аналоговый выход).
Автоматическое восстановление работоспособности источника при кратковременном замыкании контактов «холодный пуск» и подключении исправной и заряженной АКБ в режиме «Резерв». Повышенная надёжность за счет использования двух независимых АКБ - основной (АКБ1) и дополнительной (АКБ2). Световая индикация наличия напряжения электрической сети, наличия выходного напряжения, наличия АКБ.
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В.
Характеристики:
Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения: 150…250 В
Выходное напряжение постоянного тока:
- при наличии напряжения сети 220 В, режим «ОСНОВНОЙ»: 12,9…14,0 В
- при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» : 9,5…13,4 В
Ток нагрузки, не более:
- при наличии сети 220 В, режим «ОСНОВНОЙ» 4,0 А
- от АКБ, режим «РЕЗЕРВ»: 5,0 А
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), не более: 5,0 А
Ток заряда АКБ, стабилизированный (средний), АКБ 1: 0,45…0,65 А
Величина напряжения на АКБ, при которой индикатор «АКБ» гаснет: 11,0...11,4 В
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ»: 10,5...11,0 В
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, не более: 30 мВ
Мощность, потребляемая изделием от сети без нагрузки и АКБ, не более 12 ВА
Рекомендуемая ёмкость АКБ: 12—26 Ач
Характеристики выходов в формате «открытый коллектор»:
- напряжение, не более: 30 В
- ток, не более: 60 мА
Сечение провода, зажимаемого в клеммах колодок, не более:
- «ВЫХОД» и «АКБ: 1,5 мм²
- «СЕТЬ»: 2,5 мм²
- «Информационные выходы» : 1 мм²
Габаритные размеры (ШхГхВ): 295х217х176 мм
Вес: 2,6 кг
Диапазон рабочих температур: -10...+40°С
Относительная влажность воздуха при 25°С: не более 80 %
Степень защиты оболочкой по ГОСТ 14254-96: IP20
